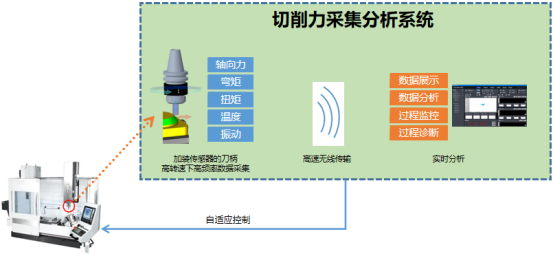

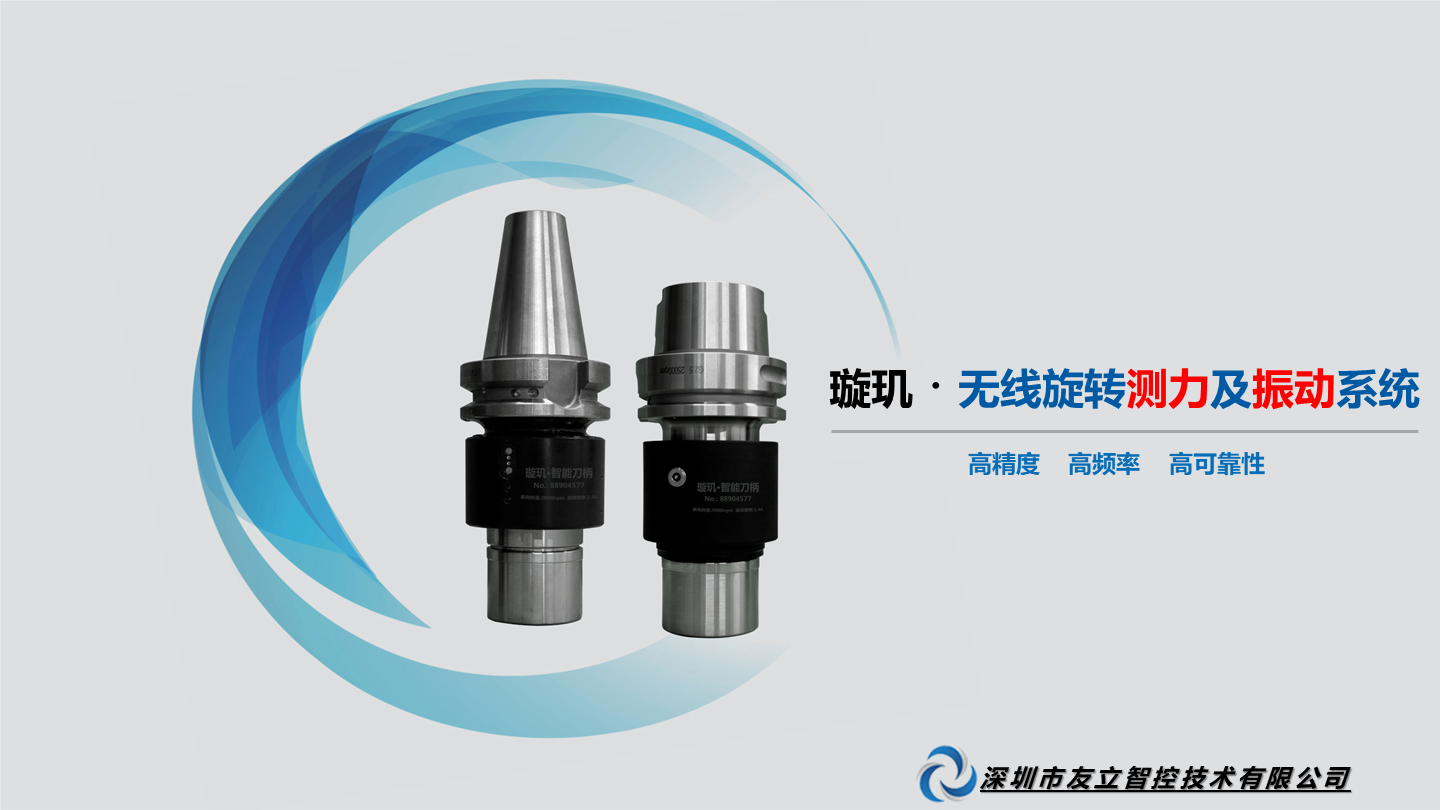

切削力采集分析系统通过在刀柄上加装传感器，可直接测量加工过程中刀具轴向力、扭矩、弯矩、温度和振动的无线实时采集系统，并将数据通过无线传输到电脑端系统。基于采集的数据，可对加工过程进行监测、分析和诊断。该系统目前应用在铣削及车削工艺中，将来会扩展到钻削、攻丝、磨削等工艺中。
其主要功能包括高转速下高频率数据采集、数据高速无线传输、数据展示和分析、加工过程监控及自适应控制功能。从而保障产品质量，提升加工效率。

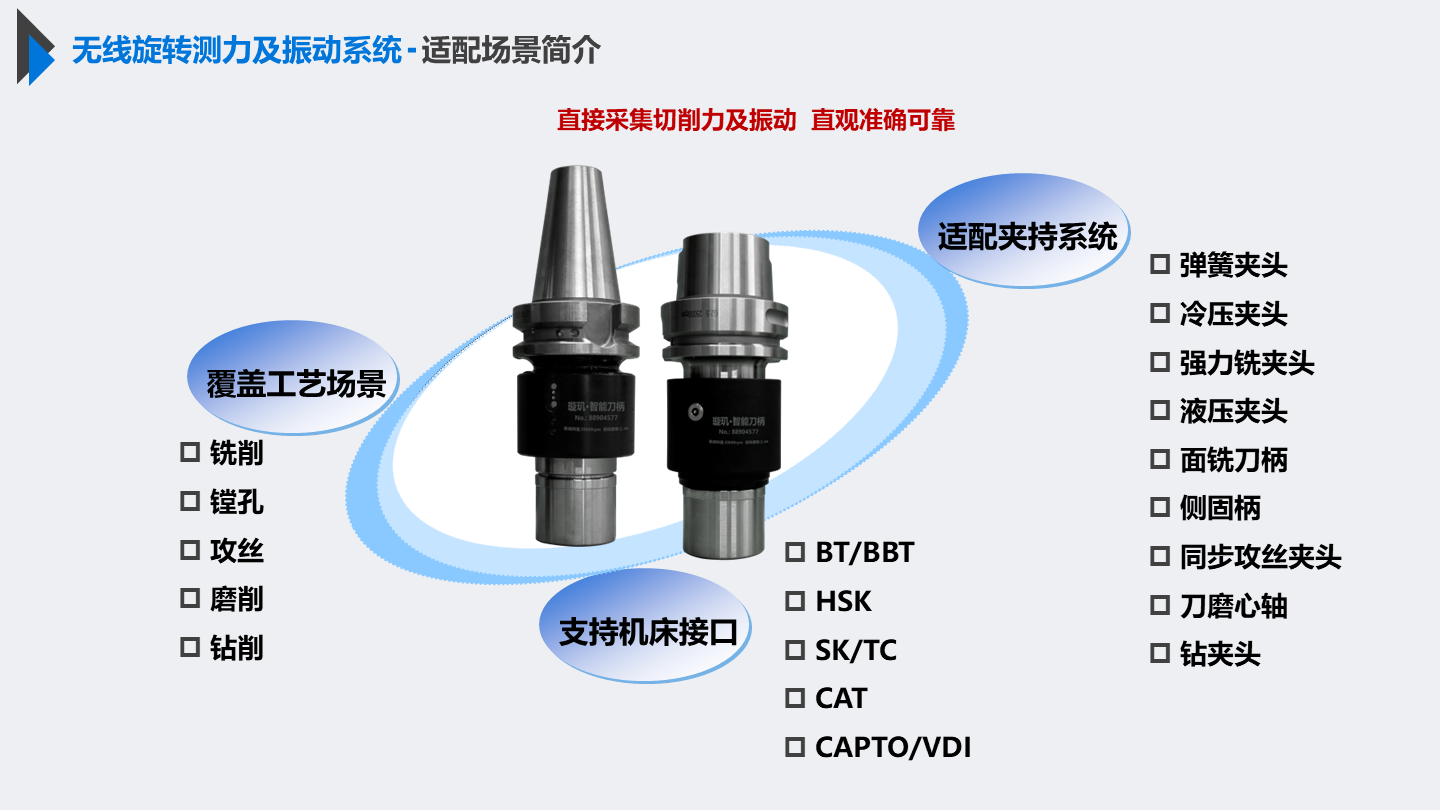

通过在普通刀柄上面加装传感器，从而实现直接采集加工过程中刀具切削力和力矩，采集数据主要包括轴向力、扭矩、X轴和Y轴弯矩、温度、震动等。
表1 主要技术参数
支持主轴转速 | 20000 | 机床接口 | BT/BBT、HSK、SK/TC、CAT、CAPTO/VDI |
采样频率 | 2.4K | 续航 | 16H |
精度 | 3% | 充电方式 | 磁吸 |
分辨率 | 16BIT | 充电时间 | 2H |
传输方式 | 无线 | 待机时间 | 30天 |
开机方式 | 震动扫描 | 软件支撑刀柄个数 | 40个 |
信号传输范围 | 5米（可调节） |

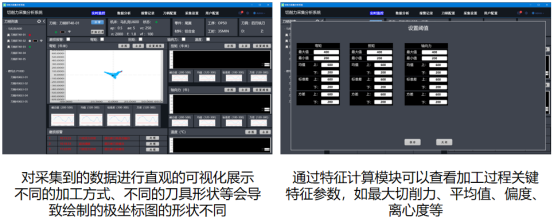

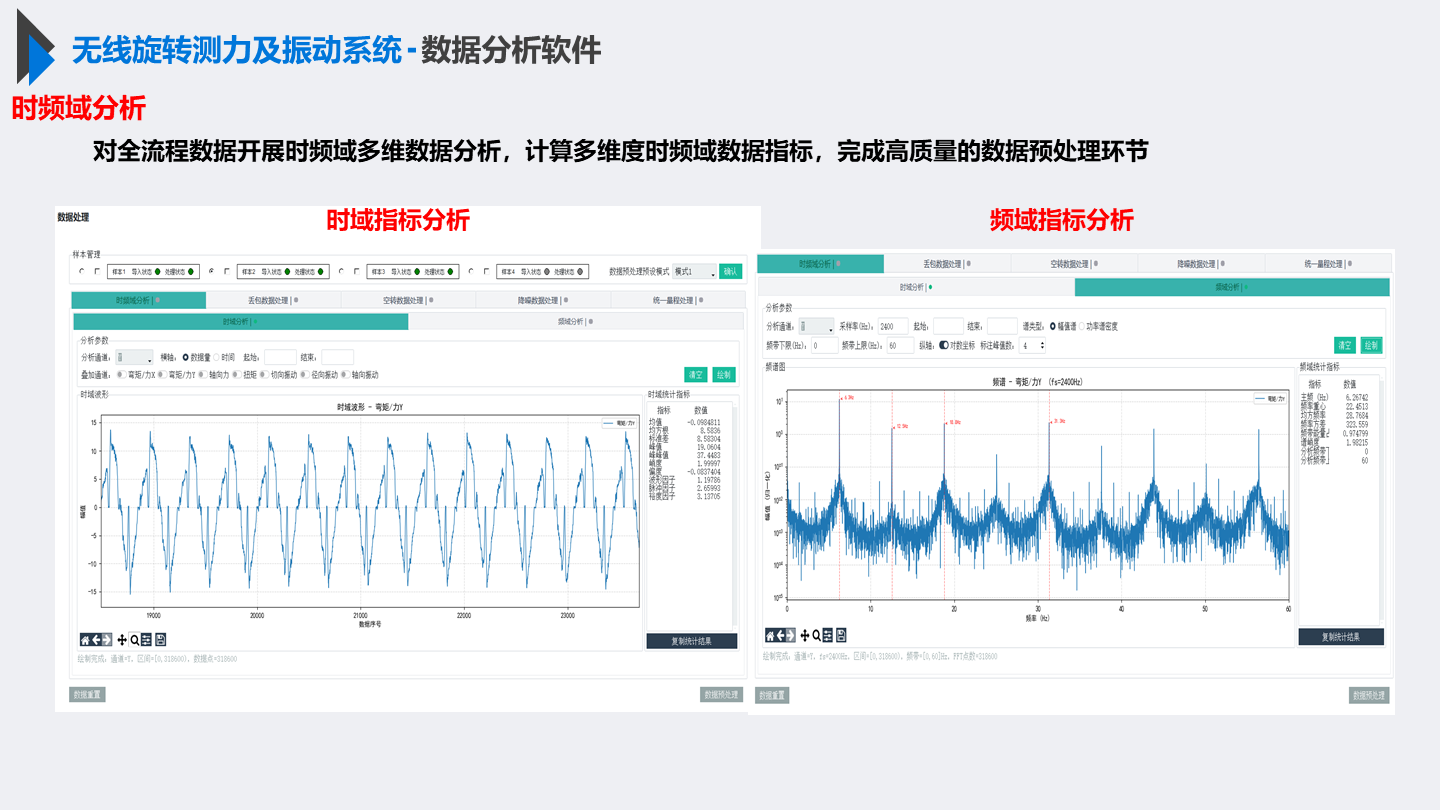

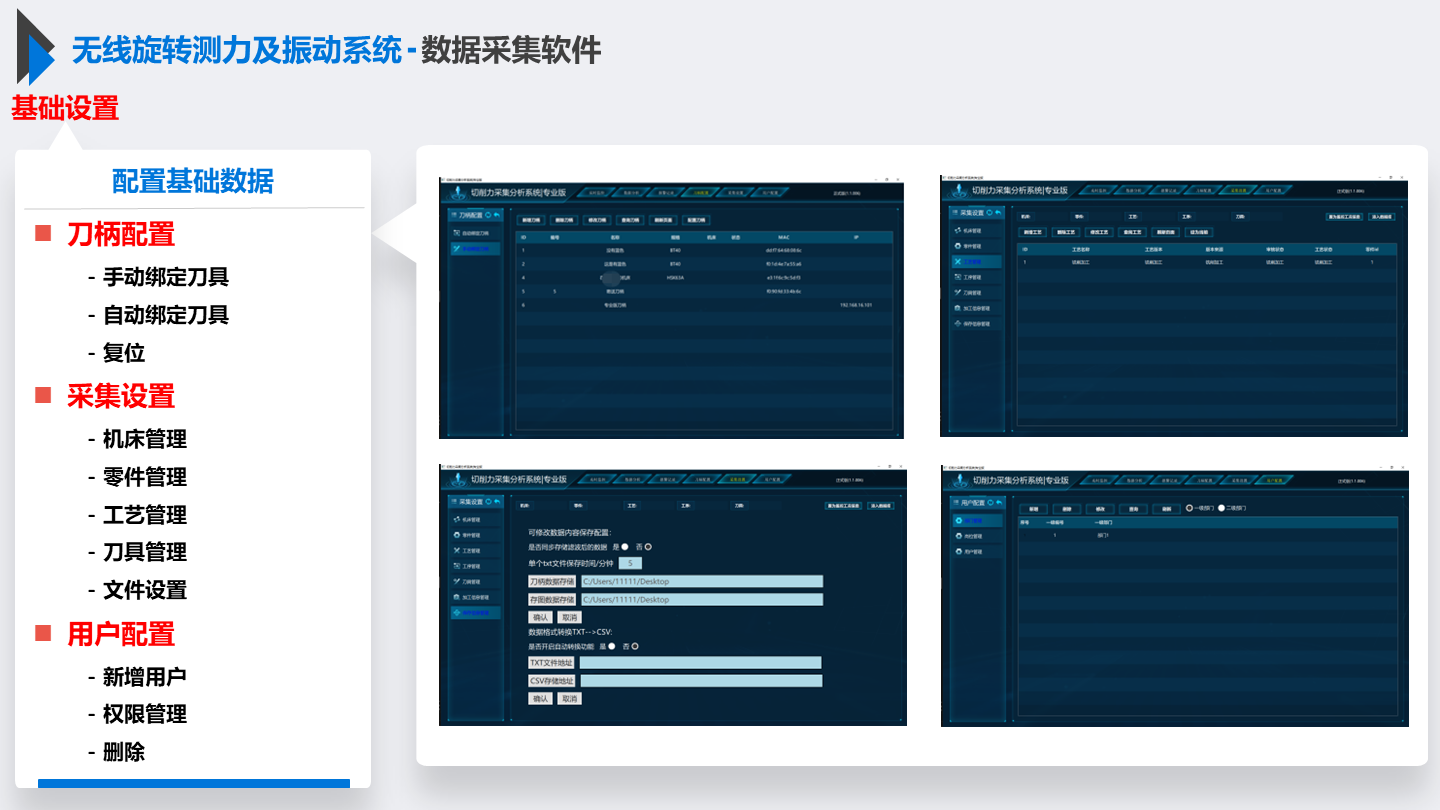

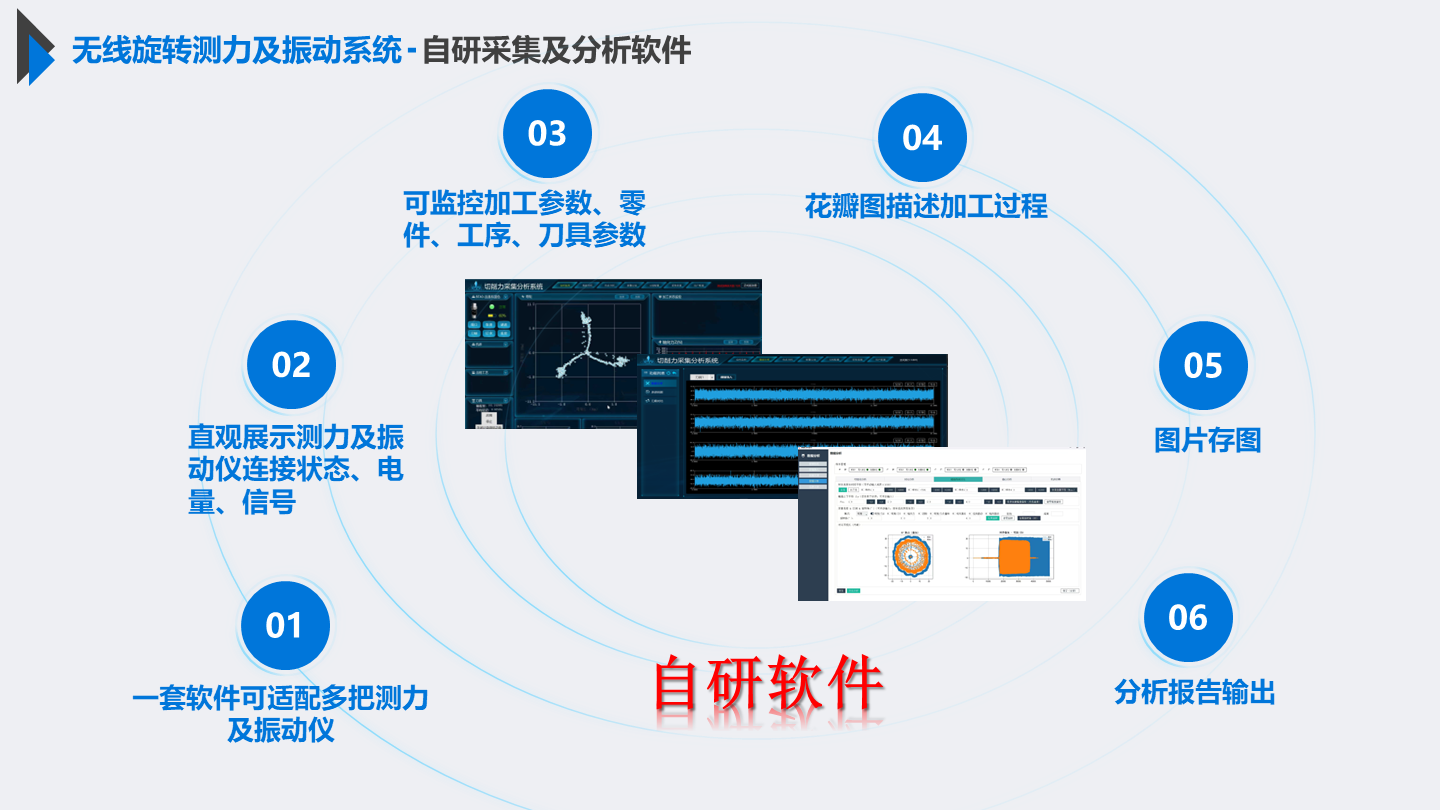

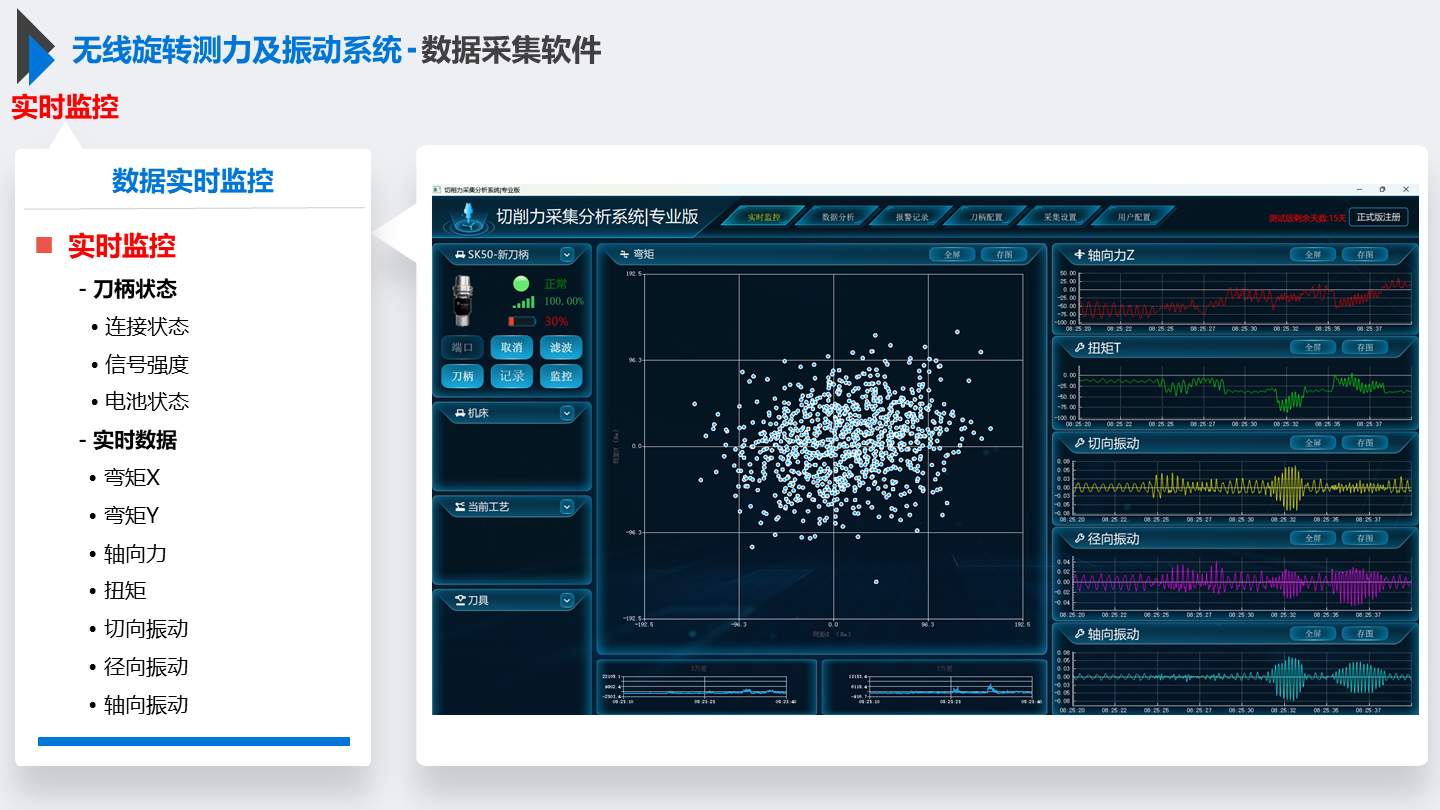

切削力采集分析系统能对采集到的数据进行直观的可视化展示，实现对加工过程的在线监测。主要功能包括：在线监测、预警报警、刀具比较、历史数据分析。

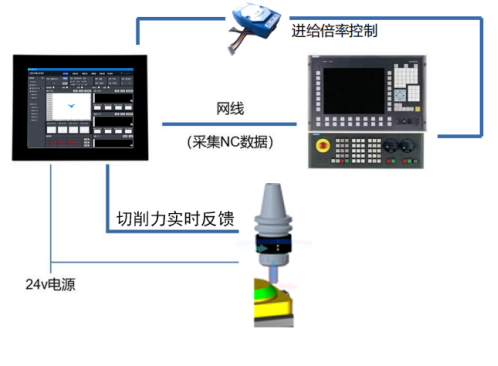

根据采集到的切削力的变化，动态调整加工进给倍率。
l 加工时，和普通刀柄使用方式一样
l 直接测量切削力，直观准确可靠
l 无线方式，不干涉加工
l 高转速下高频率采集和传输
l 自动开始采集和监控
l 专业分析软件，简单好用
l 实时监控与分析，历史记录分析，报告自动生成

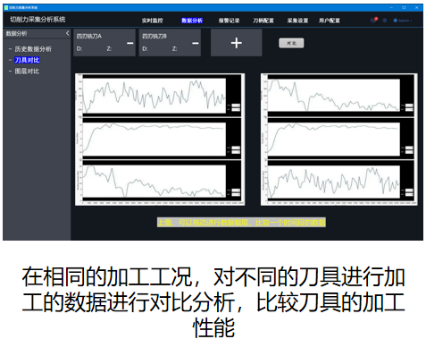

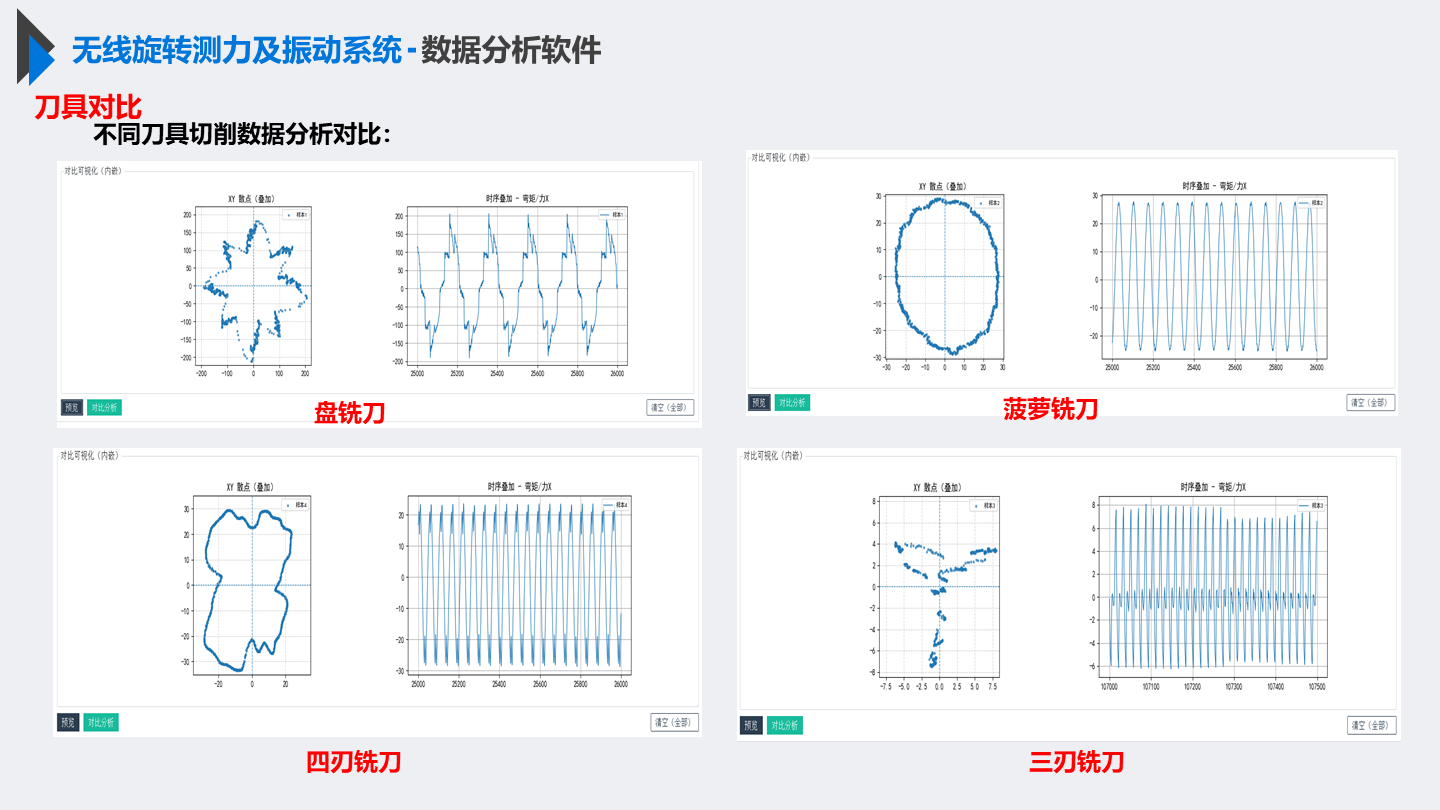

l 异常预警报警，刀具对比分析
l 一套软件系统可监控40把刀柄
l 自适应控制，响应速度毫秒级别
